Teori Dasar Listrik

PENGENALAN ARUS SEARAH.
1.Generator arus searah.
Adalah mesin pengubah energi mekanik menjadi energi listrik, sedangkan penggerak dari generator disebut prime mover yang dapat berbentuk turbin air, uap, mesin diesel dll.
Prinsip kerjanya adalah berdasarkan hokum Faraday dimana konduktor memotong medan magnit dan emf atau induksi akan timbul beda tegangan dan adanya komutator yang dipasang pada sumbu generator maka pada terminal generator akan terjadi tegangan searah.
2. Batere atau Accumulator.
Batere atau akumulator adalah sebuah sel listrik dimana didalamnya berlangsung proses elektrokimia yang reversibel ( dapat berbalikan ) dengan efisiensinya yang tinggi. Yang dimaksud dengan proses elektrokimia reversibel, adalah didalam batere dapat berlangsung proses pengubahan kimia menjadi tenaga listrik ( proses pengosongan ), dan sebaliknya dari tenaga listrik menjadi tenaga kimia ( pengisian kembali dengan cara regenerasi dari elektroda-elektroda yang dipakai, yaitu dengan melewatkan arus listrik dalam arah ( polaritas ) yang berlawanan didalam sel.
Tiap sel batere ini terdiri dari dua macam elektroda yang berlainan, yaitu elektroda positif dan elektroda negatif yang dicelupkan dalam suatu larutan kimia.
3. Arus Listrik:
adalah mengalirnya electron secara kontinyu pada konduktor akibat perbedaan jumlah electron pada beberapa lokasi yang jumlah elektronnya tidak sama. satuan arus listrik adalah Ampere.
1 ampere arus adalah mengalirnya electron sebanyak 628x1016 atau sama dengan 1 Coulumb per detik meliwati suatu penampang konduktor.
4. Kuat Arus Listrik.
Adalah arus yang tergantung pada banyak sedikitnya elektron bebas yang pindah melewati suatu penampang kawat dalam satuan waktu.
Difinisi : Amper adalah satuan kuat arus listrik yang dapat memisahkan 1,118 milligram perak dari nitrat perak murni dalam satu detik.
Rumus – rumus untuk menghitung banyaknya muatan listrik, kuat arus dan waktu.
1 (satu) Coulomb = 6,28 x 10pangkat18 electron
Dimana :
Q = Banyaknya muatan listrik dalam satuan coulomb
I = Kuat Arus dalam satuan Amper.
t = waktu dalam satuan detik.
Contoh soal mengenai Kuat arus listrik.
Sebuah batere memberikan arus 0,5 A kepada sebuah lampu selama 2 menit. Berapakah banyaknya muatan listrik yang dipindahkan ?.
Jawab : Diketahui : I = 0,5 amp
t = 2 menit.
Ditanyakan : Q (muatan listrik).
Penyelesaian : t = 2 menit = 2 x 60 = 120 detik
Q = I x t
= 0,5 x 120 = 60 coulomb

5. Rapat Arus.
Difinisi : rapat arus ialah besarnya arus listrik tiap-tiap mm2 luas penampang kawat

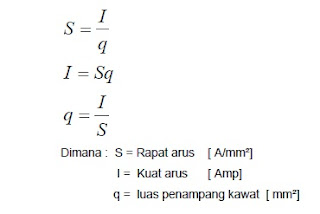

Rumus-rumus dibawah ini untuk menghitung besarnya rapat arus, kuat arus dan penampang kawat.
6. Tahanan dan daya hantar.
Tahanan difinisikan sbb :
1 (satu Ohm / Ω) adalah tahanan satu kolom air raksa yang panjangnya 1063 mm dengan penampang 1 mm² pada temperatur 0º C.
Daya hantar didifinisikan sbb :
Kemampuan penghantar arus atau daya hantar arus sedangkan penyekat atau isolasi adalah suatu bahan yang mempunyai tahanan yang besar sekali sehingga tidak mempunyai daya hantar atau daya hantarnya kecil yang berarti sangat sulit dialiri arus listrik.
Rumus untuk menghitung besarnya tahanan listrik terhadap daya hantar arus.

 Tahanan pengahantar besarnya berbanding terbalik terhadap luas penampangnya.
Bila suatu penghantar dengan panjang l , dan penampang q serta tahanan jenis ρ (rho), maka tahanan penghantar tersebut adalah :
faktot-faktor yang mempengaruhi nilai resistance, karena tahanan suatu jenis material sangat tergantung pada :
• panjang tahanan
• luas penampang konduktor.
• jenis konduktor
• temperatur.

7. potensial.
potensial listrik adalah fenomena berpindahnya arus listrik akibat lokasi yang berbeda potensialnya. dari haltsb diatas kita mengetahui adanya perbedaan potensial listrik yang sering disebut potential difference. satuan dari potential difference adalah Volt.


Sumber : Dasar-dasar Teknik Listrik (F.Suryatmo)
